Транец на лодку своими руками: чертежи и размеры самодельных навесных регулируемых транцев

Транец навесной для лодки ПВХ своими руками

Транец – это место крепления подвесного лодочного мотора. Это должна быть надежная, прочно закрепленная конструкция. Поэтому, к процессу изготовления нельзя подходить безответственно. Нельзя допустить, чтобы этот элемент был неустойчивым и не прочным. Ошибки на воде могут закончиться плачевно. Особенно это актуально, когда в лодке находится несколько человек и их благополучие зависит от этого элемента конструкции.

При осуществлении работ следует четко придерживаться основных рекомендаций, учитывая технические характеристики лодки ПВХ вместе с мотором, который будет крепиться к данному элементу.

Самодельный транец для резиновой лодки.

Watch this video on YouTube

Мотор и транец

Транец для надувной лодки рассчитывается исключительно под конкретную модель надувной лодки, поскольку конструкции лодок бывают разнообразными и отличаться размерами. Как правило, на те модели лодок, которые продаются без двигателя и рассчитаны под движения на веслах, не допускают установки подвесного мотора, мощнее 3-х лошадиных сил. Такой мотор позволит перемещаться в надувной лодке по воде со скоростью до 10-ти км/час. Подобные надувные лодки имеют ограничения, связанные с массой мотора. По большому счету, подобные лодки не рассчитаны для того, чтобы на них устанавливали лодочные моторы.

Перед началом работ следует внимательно изучить технические данные лодки ПВХ и мотора, чтобы правильно рассчитать подвесной транец.

Поскольку лодка имеет не большие размеры, то транец является дополнительной нагрузкой, тем более с мотором. При этом, нужно учитывать, что лодка сделана из тонкого ПВХ материала.

И все же, подобный транец способен удержать лодочный мотор, силой до 3-х лошадей, что способствует более комфортным условиям рыбной ловли. При этом, следует тщательно продумать всю конструкцию, так как она оказывает существенное давление на корму лодки. Чем больше по мощности двигатель, тем больше его масса и тем большую нагрузку он оказывает на материал лодки.

Конструкция транца

Как правило, навесной транец для лодки – это очень простая конструкция, состоящая:

  • Из пластины.
  • Из крепежных дуг.
  • Из рымов, которые еще называют бубышками.

Пластина изготавливается из пластины и может иметь произвольную форму. Крепежные дуги – это скобы, которые крепятся как к пластине, так и к лодке с помощью рымов.

Рымы имеют своеобразную конструкцию, состоящую из специальных скоб, которые имеют плоское основание.

Материалы для изготовления

Для изготовления пластины годится только водоустойчивая фанера. Она достаточно легкая и прочная, при этом отличается полированной поверхностью, способной защитить конструкцию от негативных природных факторов.

Для изготовления скоб используется прокатная сталь, которая выгибается в зависимости от заданной формы. Самый лучший вариант – это использование нержавеющей стали или стали со специальным покрытием (хром, никель, цинк).

Наличие элементов из стали позволяет создать прочную конструкцию, устойчивую к деформированию. Если элементы имеют защитное покрытие, то конструкция получается долговечной, защищенной от коррозии.

Рым изготавливается из пластика, который характеризуется легкостью и устойчивостью к влаге, а также к другим негативам. К тому же, пластик без проблем клеится к ПВХ основанию, из которого сделана лодка. Для крепления следует использовать только влагостойкий клей.

Изготовление

Все работы начинаются с наличия чертежа. Причем, подойдет чертеж самой простой конструкции транца.

Для пластины используется фанера, толщиной 10 мм. Края пластины следует обработать наждачной бумагой, чтобы не повредить лодку. К пластине крепятся петли, которые послужат креплением для металлических скоб.

Крепежные дуги выгибаются вручную или на станке.

Рымы покупаются отдельно, если все детали готовы, то их следует установить на лодку.

ЛУЧШИЙ САМОДЕЛЬНЫЙ навесной транец своими руками!

Watch this video on YouTube

Ограниченность и недостаток транца

В состав транца входит еще доска, размер которой в большинстве случаев 280 на 280 миллиметров, до 300 на 300 миллиметров.

Но на транец устанавливается не все подвесные двигателя. Во многих случаях мощность двигателя не должна превышать более 3,5 лошадиных сил. Ограничение есть также и по весу, он не должен быть тяжелее 15 килограмм. Кроме моторов, работающих на бензине, на транец с легкостью можно установить и электромотор лодочного варианта, с влагозащитным корпусом.

Одним из минусов транца является то, что лодку необходимо всегда держать оптимально накаченной. Если лодка чуть приспущенная, тогда нога двигателя будет сильно уходить под вашу лодку. А угол наклона двигателя – это очень важная характеристика для безопасного и оптимального передвижения по воде.

Материалы для изготовления

Для изготовления доски используется специальная водостойкая фанера, пропитанная водоотталкивающим составом, такой материал не боится влаги и способен долгое время находиться в неблагоприятной среде.

Фанера склеивается эпоксидным клеем в несколько слоев до достижения толщины 20-25 мм.
После склеивания заготовка обрабатывается, скругляются края, убираются заусеницы, и производится покраска в несколько слоев.

Для дуг используется:

  • алюминиевый прут или труба;
  • металлическая труба;
  • металлический профиль или полоса.

Основным вопросом при самостоятельном изготовлении дуг будет сварочные работы, при этом если металлические детали можно сварить в любом гараже, где есть электричество и электросварочный аппарат, то вот относительно алюминиевых конструкций дела обстоят намного хуже, здесь без специального оборудования не обойтись.

Что касается рым, то безопаснее и дешевле заказать в магазине крепление для лееров безопасности, они сделаны из мягкой, но прочной резины, не требуют дополнительной обработки и хорошо приклеиваются к баллону.
Ничего нельзя сказать относительно самостоятельно изготовленных креплений, это дело творческое и здесь советовать нечего.

Критерии выбора

На данный момент потенциальному покупателю доступен более чем широкий ассортимент приспособлений для установки лодочных моторов и различного оборудования. В таком разнообразии новичкам, как правило, довольно сложно разобраться, и поэтому лучше прислушиваться к рекомендациям опытных специалистов. При этом в любом случае необходимо искать оптимальное соотношение цены транца и его качества. Бывалые владельцы плавательных средств советуют не экономить на описываемом конструктивном элементе.

Несмотря на внешнее сходство, транцы для лодок отличаются друг от друга по целому ряду параметров. Речь идет о качестве, используемых материалах, эксплуатационных показателях и производителе. Как показывает практика, приобретение слишком дешевых устройств может привести к крайне негативным последствиям. При повреждении самого транца или его креплений повышается риск повредить саму лодку винтом или утопить подвесной мотор.

Выбирая приспособление, следует принимать во внимание, что оно должно выдерживать определенные нагрузки, включая повышенную вибрацию. Она, в свою очередь, приводит к постепенному ослаблению крепежных элементов

По этой причине важно учитывать качество как самого устройства, так и крепежа

Одним из ключевых критериев выбора являются габариты транца

По этой причине важно учитывать качество как самого устройства, так и крепежа. Одним из ключевых критериев выбора являются габариты транца. Существует единая система стандартов

В соответствии с действующими нормами выпускаются приспособления следующих типов:

Существует единая система стандартов. В соответствии с действующими нормами выпускаются приспособления следующих типов:

  • S – высотой 381 для надувных лодок из ПВХ;
  • L – высотой 508 мм для катеров;
  • XL – высотой 635 мм для крупногабаритных яхт.

В процессе выбора и покупки требуется учитывать также и толщину конструкции. Этот параметр должен соответствовать мощности лодочного мотора, который планируется использовать. Еще одним важным моментом будет угол наклона транца

Помимо всего уже перечисленного, рекомендуется обратить внимание на целостность всей конструкции и отсутствие повреждений

Как установить транец

Установка транца на резиновую лодку — самая непростая операция. Сама по себе конструкция такого плавсредства не допускает применения самых простых и надежных соединений — на болтах, с помощью сварки и т. п., поэтому используется соединение на клею.

Транец устанавливают в рымы, которые должны быть приклеены к баллону лодки клеем, предназначенным для ее ремонта. Видом рыма является, например, леер, либо ручка для переноски лодки (удобна в качестве опоры для нижней части транца).

Рекомендуется использовать покупные детали, т. к.

изготовить рымы самостоятельно сложно (но можно — например, из вулканизированной ткани или из материала, предназначенного для наклейки заплат на лодку).

Мнение эксперта
Захаров Никита Евгеньевич
Практикующий рыболов с 7-летним опытом. Специализация — спинниговая ловля.

Сначала плавсредство необходимо надуть полностью. Размеченные ранее места для монтажа лееров слегка зачистить наждачкой-нулёвкой, обезжирить растворителем и нанести первую порцию клея для ПВХ.

Выждать некоторое время, чтобы первый слой клея частично застыл, нанести второй, приложить пластиковый рым и плотно придавить. Разместить таким образом все бобышки, удостовериться, что схватывание произошло, и сдуть лодку наполовину.

На последнем этапе крепления необходимо установить транец нижним концом в опорный рым, верхние кронштейны вставить в соответствующие леера, и надуть лодку полностью

Обратите внимание, что в этой конструкции удержание транца на баллоне происходит благодаря силам упругости. Источник

Как сделать и установить транец на лодку своими руками?

  1. Требования к самодельным транцам
  2. Необходимые инструменты и материалы
  3. Изготовление
  4. Особенности установки
  5. Полезные советы

Транец для ПВХ лодки – это приспособление, предназначенное для закрепления лодочного мотора в кормовой части плавательного средства. Представляет собой раму изогнутой формы, изгиб которой повторяет округлую форму заднего баллона лодки. Основным его элементом является прямоугольная платформа из прочного материала, к которой прикрепляется подвесной мотор.

Транец выпускается в заводском исполнении и может быть выполнен в форме и цветовой вариации, соответствующей той или иной модификации лодки. Также он может быть сделан в домашних условиях с применением подручных материалов.

Процесс изготовления

Изготовить транцевые шасси в домашних условиях не составляет особого труда. Все, что может понадобиться, наверняка есть у каждого уважающего себя мужчины в гараже.

Есть масса известных несложных способов разместить на лодке транцевые колеса как с крепежом, так и не требующие традиционного крепления.

Один из самых простых способом и достаточно быстрых по времени это установка транцевых конструкций на небольшую лодку, сзади на баллонные ручки.

Для этого понадобятся пластиковая бочка, из которой будут вырезаться два основных элемента шириной по 20 см.

По краям бочки вырезаются специальные галстучки, которые будут выступать основой под крепеж. А непосредственно шасси будут установлены посередине каждой детали на четырех болтах из нержавеющей стали. Все отверстия должны быть в обязательном порядке залиты силиконом, в качестве герметика.

Конечно, каждый рыбак имеет авторские методы усовершенствования лодки, для этого, могут понадобиться различные дополнительные детали, установленные собственноручно, значительно сэкономят силы, время и денежные средства.

Также есть отличный вариант установка транцевых шасси на специальные кронштейны из нержавеющей стали. Она является наиболее практичной и простой из всех известных и недорогих.

Итак, для изготовления транцевых колес своими руками понадобятся:

  • труба квадратная 25*25*2 – 1,2 м;
  • труба круглая 20 мм, наружного Ǿ 17 мм и внутреннего Ǿ – 0,5 м;
  • труба круглая 23 мм (наружного диам.) 20,5 мм (внутреннего диам.) – 0,05 м;
  • пруток Ǿ 16 – 18 см;
  • Шайбы Ǿ 20 – 4 шт.;
  • Шайбы под болт м10 – 8 шт.;
  • Болт с гайкой м10 – 4 шт.;
  • Шплинты Ǿ 4 – 2 шт.;
  • Электрод 3,2 – 2 шт. для изготовления спицы-фиксаторов;
  • Заглушка мебельная 25*25 – 2 шт.;
  • Колеса 26*85 с игольчатыми подшипниками – 2 шт.;
  • Специальная грунтовка для металлических конструкций;
  • Специальная эмаль;
  • Прозрачный силикон;
  • Сверло Ǿ 20;
  • Сверло Ǿ 4;
  • Шлифкруг;
  • круг обрезной;
  • кисточка.

Итак, заранее подготовив все необходимое, можно смело переходить к изготовлению транцевых колес. Первоначально необходимо заготовить само колесико, к примеру, из обыкновенных колесиков от детского велосипеда или приобрести готовые.

Из подготовленных труб выполнить согласно чертежу основу кронштейна.

Некоторые стыки нужно будет сварить, так как будет большая нагрузка на остов и резьбовое соединение может не выдержать, для сварочных работ лучше пригласить специалиста, в арсенале которого есть специализированное оборудование.

Специальные вращающиеся пальцы, на которые будут посажены колеса, лучше всего заказать у токаря, который выполнит работу по ГОСТ с допусками и соответствующими посадками, под отверстие.

Читайте Что лучше ставить на фидер плетенку или леску?

В готовой конструкции просверлить отверстия под будущий крепеж и зачистить напильником.

Уже после того, как остов будет готов, в последний момент необходимо установить пальцы и посадить на них колесики. Таким образом, транцевые колеса будут готовы к монтажу. Времени на такую работу уходит немного, а экономия получается колоссальная!

Способы перевозки лодок ПВХ

Многие начинающие владельцы плавательных средств поначалу не знают, что собой представляет перевозка ПВХ-лодки с мотором на прицепе. Для того чтобы разобраться в данном вопросе, необходимо ознакомиться с информацией ниже.

Второе, с чем сталкиваются владельцы лодок ПВХ, – это перемещение плавательного средства с места на место по суше.

Гребная лодка, например, удобна тем, что ее достаточно поместить в рюкзак и перевезти. То есть каких-либо дополнительных средств и приспособлений для ее перемещения не требуется. Уже на месте ее достаточно достать из рюкзака и накачать при помощи насоса.

Но не для многих любителей активного отдыха такой способ транспортировки подходит. Кому-то гораздо проще привезти уже готовую лодку, чтобы ее можно было просто спустить на воду, и все.

Существует несколько основных способов для перевозки плавательных средств. К ним можно отнести следующие:

  1. На прицепе с бортами.
  2. При помощи лодочного прицепа.
  3. При помощи самодельных конструкций.
  4. Контактные платформы.
  5. Перемещение на крыше автомобиля.

Рассмотрим каждый из них более подробно.

Особенности крепления транца

По способу крепления к лодке, транец может быть навесным и стационарным. Навесные варианты в большинстве случаев используются под двигатели сравнительно небольшой мощности, так как такое крепление не способно выдерживать значительные нагрузки. Есть несколько способов, которыми могут крепиться навесные транцы:

  • Фиксация при помощи жестких скоб к расположенному в корме баллону. Пока лодка не полностью надута, крепления надевают на баллон, после чего надувают плавательное средство до конца. Давление воздуха хорошо держит транец в заданном положении. Однако этот способ используется все реже и реже, так как при малейшем падении давления и транец, и соответственно двигатель получают подвижность.
  • Две ленты из поливинилхлорида, имеющие отверстия для шнуровки. Транец в таком случае одной плоскостью упирается в корму, и дополнительно крепится полоской из прочного ПВХ материала, находясь в ней как в своеобразном кармане. Способ встречается достаточно часто, так как используется многими производителями лодок.
  • С помощью специальных пластиковых креплений, приклеенных к кормовой части плавсредства. Это также распространенный вариант, отличающийся простотой и надежностью, поэтому и часто используется производителями.

На некоторых плавательных средствах установлен стационарный транец. Вследствие большей прочности конструкции становится возможной установка лодочного мотора большей мощности, чем в случае с навесными. Однако следует учитывать, что высота транца не будет подходить под все моторы, и в ряде случаев возникает вопрос, как подогнать мотор под лодку. Стационарные конструкции могут крепиться следующим образом:

При помощи кронштейнов к днищу лодки и бортам. Данный способ в состоянии выдерживать даже нагрузки и вибрацию, создаваемые достаточно мощными двигателями.

Важно! Нередко транец расположен под небольшим углом к оси баллонов. Это конструкционная особенность, обеспечивающая нормальные условия для работы двигателя при перемещении лодки в глиссирующем режиме.. С помощью поливинилхлоридных лент к днищу и бортам

Способ также получил значительное распространение, однако его устойчивость к вибрации и сильным нагрузкам хуже, а значит мощные моторы лучше не использовать

С помощью поливинилхлоридных лент к днищу и бортам. Способ также получил значительное распространение, однако его устойчивость к вибрации и сильным нагрузкам хуже, а значит мощные моторы лучше не использовать.

Фото 1. Мотор на невысоком транце.

Выбор фала

Правильный выбор фала очень важен, так как велик риск того, что при выборе якоря фал запутается, оборвется или порежет руки. Некоторые владельцы лодок приобретают недорогие и прочные фалы из полиамидной нити – но такие фалы неудобно выбирать, так как они режут руку и легко путаются.

Оптимальный вариант – это плоская стропа или толстый шнур для якоря диаметром 7-10 мм. Обязательно, чтобы они были сделаны из синтетики – этот материал имеет положительную плавучесть и даже если конец упадет в воду – он не утонет. Оба варианта имеют свои особенности – стропу удобнее тянуть руками и она не путается в бухте, а зато она при сильном течении «поет», а шнур лишен этого недостатка.

Конструкция

Практически все конструкции навесных транцев похожи между собой.

В основном она состоит их доски, крепежных дуг и рым:

  1. доска – это квадратная или прямоугольная пластиковая, фанерная или деревянная плита, покрытая соответствующим влагостойким покрытием, толщиной 20-25 мм, имеющая в зависимости от конструкторского решения дополнительные отверстия.
  2. дуги служат для крепления доски к борту лодки. Сами дуги изготавливаются из стали или алюминия, концы дуг должны быть тщательно обработаны, фаска не должна иметь заусениц и зазубрин, которые могут повредить баллон лодки. Дуги могут соединяться с лодкой посредством болтового соединения или с помощью заклепок. Как и дуги головки болтов и резьба должны быть тщательно обработаны.
  3. рымы – специальные резиновые держатели, приклеенные к борту лодки для крепления дуг. Рымы могут быть как фабричного изготовления, так и кустарного, основным критерием которых выступает надежность крепления к баллону лодки.

Кавитация и защита от нее

Кавитацией называют процесс образования в потоке жидкости пузырьков, содержащих состоящий из этой же жидкости пар, с последующим их схлопыванием, которое сопровождается образованием ударной волны. Такое явление в случае с лодкой возникает на гребных винтах, где вследствие увеличения скорости жидкости происходит локальное понижение давления, что и является условием для возникновения кавитации.

Антикавитационная плита — это важный компонент защиты гребного винта и всего двигателя от вредоносного воздействия газовых пузырьков. Они наносят урон материалу, с которым соприкасаются двумя путями – с одной стороны это действие горячего газа, с другой же стороны повреждения наносятся образующейся в момент схлопывания пузырька ударной волной.

В случае, если гребной винт погружается в воду неглубоко (что характерно для надувных лодок, а также небольших катеров), он может захватывать воздух с поверхности, следствием чего будет возникновение кавитации. Функция антикавитационной плиты — препятствовать этому процессу.

Заводские транцы для ПВХ лодок и их производители

Если судить по отзывам пользователей, то больше всего внимания заслуживают заводские изделия следующих компаний.

Altair – питерский производитель ПВХ лодок и сопутствующих аксессуаров. Популярностью пользуется одноименный складной транец, который производитель продает всего за 1 000 рублей. Владельцы отмечают, что устройство вполне удобное и надежное.

Адмирал – знаменитая в среде водомоторников фирма из Санкт-Петербурга. От «Адмирала» чаще всего в магазинах можно встретить транец на резиновую лодку, способный выдерживать моторы мощностью до 3,5 л.с. Прибор изготовлен из ударопрочного пластика и металлических кроштейнов, легко монтируется и также быстро при необходимости снимается. Цена вопроса – 1 200 рублей.

ProfMarine – эта компания выпускает транец под моторы до 6 л.с. Пластина фанерная, крепления выполнены из нержавеющей стали. Стоимость изделия 1 500 рублей

Важно отметить, что транец ProfMarine поставляется без рым (бобышек), т.к. они изначально предусмотрены в конструкции ПВХ лодок данного производителя

Если же вы хотите поставить такой транец на лодку другой фирмы, то придется приобретать рымы отдельно.

Sea-Pro – китайские разработчики, занимающиеся выпуском лодок, моторов, аксессуаров и комплектующих. Ассортимент транцев велик, и разброс по ценам, соответственно тоже. Можно купить бюджетный вариант мотор Sea-Pro за 1 700 рублей, а можно и выносной регулируемый транец для высокомощных моторов за 27 000 рублей.

Вообще, выбор транцев довольно большой, т.к. подобные изделия выпускают и малоизвестные фирмы

Впрочем, бренд не самое важное: главное, чтобы транец был прочный и мотор на нем размещался удобно. Также заметим, что от производственного брака не застрахованы и именитые компании, поэтому при покупке тщательно проверьте изделие на предмет повреждений, трещин и сколов

Даже небольшой изъян может сильно сказаться на надежности и безопасности эксплуатации устройства.

И, наконец, не забывайте, что не единым заводским производством жива судостроительная отрасль. В среде водомоторников очень часты самоделки, и транец для лодки здесь совсем не исключение. Рассмотрим, как воспользоваться этой возможностью и изготовить моторное крепление самостоятельно.

Используем мотор «по полной», или особенности усиления транца

Практика показывает, что рассмотренные способы крепления жесткого элемента хорошо показывают себя при работе мотора на половинной мощности.

Как только мотор включается на всю мощность, его часто начинает «заворачивать» под лодку, сгибать баллоны и т.п.

В большинстве случаев избавиться от этой проблемы позволяет усиление жесткого элемента. Суть процедуры – правильное распределение нагрузки от мотора по поверхности лодки. Сделать его своими руками также довольно просто.


Приемлемый вариант – установка дополнительных «растяжек», изготовленных из металлического прутка.

Для этого на борта лодки наклеиваются дополнительные леера, в отверстия которых вставляются металлические усилители.

Вместо бортов для придания дополнительной жесткости можно продумать вариант крепления навесного транца, где дополнительные «растяжки» крепятся к днищу или скамье (банке) лодки.

Бывалыми рыбаками замечено, что для придания нормального хода лодке из ПВХ с использованием мотора лучше использовать не настил днища, изготовленный в виде сланей из раздельных элементов, а представляющий собой цельную конструкцию.

Каким требованиям должно соответствовать изделие

При покупке готового транца нужно обращать внимание на технические характеристики, указанные в инструкции. Именно там содержится информация о максимальной мощности мотора, что можно использовать

Категорически запрещается превышать этот показатель.


Транец толщиной меньше 18 мм не подходит для моторов больше 10 л. с. Рекомендуемая длина корпуса – до 3,3 м, диаметр баллона – 0,44 м

Кроме того, изделие должно создаваться из водостойкого материала, быть прочным и надежно зафиксированным. Необходимо, чтобы толщина используемой пластины соответствовала силе тяги мотора.

Важно! Высота транца напрямую зависит от высоты бортов надутой лодки. Эти показатели должны быть равны между собой либо иметь несущественное отклонение в большую, меньшую сторону

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

  • Фанерной пластины с водоотталкивающим покрытием;
  • Металлического каркаса;
  • Крепежных дуг;
  • Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Одноместная лодка ПВХ — рейтинг моделей, советы по выбору, нюансы эксплуатации Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей. Пластиковый навесной транец для ПВХ лодки

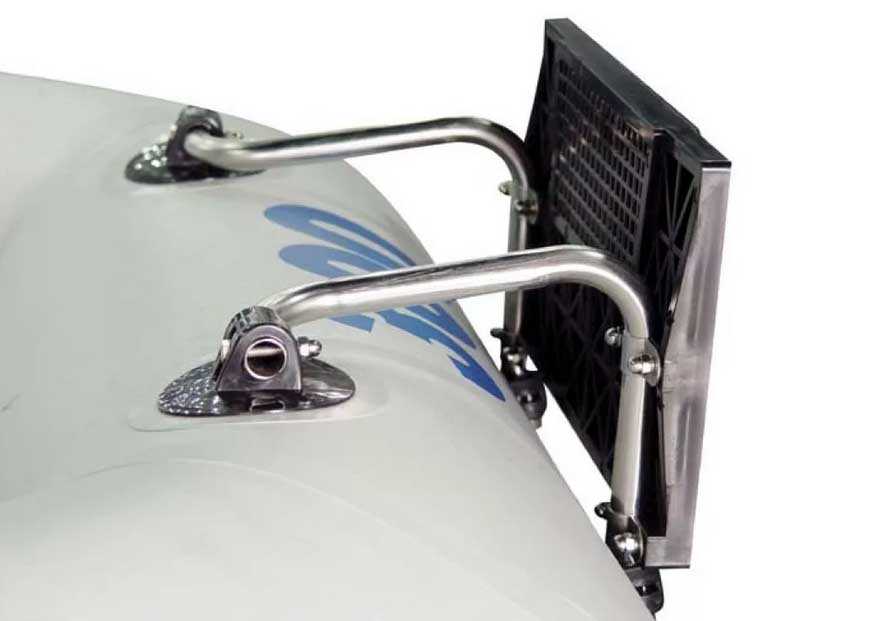

Пластиковый навесной транец для ПВХ лодки

Изготовление носового тента для лодки своими руками

Самым экономным вариантом считается изготовление тента на лодку ПВХ своими руками. Потратив время, можно создать нужное изделие с индивидуальной конструкцией, отвечающее всем запросам владельца. Процесс изготовления делится на несколько этапов.

Этап 1. Подготовительный

Сначала нужно определиться, какой конфигурации и размеров будет будущий носовой тент для лодки ПВХ. После этого произвести тщательный замер в нужных местах и построить чертеж будущего тента. Можно также найти в интернете подходящий рисунок выкройки и построить ее с учетом своих размеров.

Знатоки советуют не гнуть трубки для каркаса самостоятельно, а отдать их вместе с чертежами в слесарную мастерскую, оснащенную всем оборудованием, необходимым для быстрого и качественного изготовления каркасной конструкции практически из любого выбранного материала. Стоит это недорого, а сил и времени экономит достаточно.

Материал нужно выбирать прочный и непромокаемый. Обычный брезент не годится, нужно брать прорезиненный материал. Сейчас можно купить практически любой нужный материал с водоотталкивающей пропиткой самых разных расцветок и рисунков.

Не стоит также забывать о приобретении фурнитуры, такой как:

  • крепежный шнур;
  • люверсы;
  • синтетические нитки № 320;
  • толстая игла для шитья;
  • стропы;
  • прочный материал для обработки краев.

Для обзора в тенты можно вмонтировать либо прозрачную плотную ПВХ ткань, либо вставку из оргстекла.

Этап 2. Кройка и шитье

Когда определена конфигурация каркаса и он изготовлен, приступают к ответственному моменту – раскрою и сшиванию деталей. Ткань лучше приобретать с запасом, чтобы не пришлось сшивать нужную деталь из кусков.

После того как детали выкроены, приступают к усилению краев – пришивают прочные полосы, чтобы натяжение шнуров в люверсах не прорвало материал, прошивают все детали усиленной строчкой в несколько нитей.

После этого производят сборку деталей – сшивают в одно полотнище. Для необходимых мелочей изнутри на боковой поверхности может быть пришиты либо накладные карманы, либо носовая сумка для нужных инструментов. Для гидрозащиты все швы обрабатываются водостойким клеем.

Этап 3. Сборка готового изделия

После того как полотнище сшито и каркас установлен, можно приступать к финалу – натяжению его на каркас. С помощью шнуров, пропущенных по люверсам, край тента плотно крепится к раме. Далее полотнище распределяется по носовой части, закрепляется и натягивается с помощью дополнительных строп и подтягивания шнуров, а также с помощью специальных карабинов, закрепленных на элементах фурнитуры лодки. Стоит отметить, что носовой тент является самым простым в изготовлении, в отличие от других видов тентов на лодку из ПВХ.

Необходимые материалы

Один из самых ответственных моментов – это изготовление непосредственно тента. Однако прежде чем переходить к нему, следует убедиться в наличии всех необходимых материалов:

  1. Основной материал, длина и ширина полотна при этом должны быть не менее 4х1,5 м.
  2. Монтажная нить 320 из синтетических материалов.
  3. Набор специальных игл, которые подходят для работы с такими нитями.
  4. Люверсы, предназначенные для укрепления краев.
  5. Полукольца.
  6. Крючки, изготовленные из пластмассы.
  7. Текстильные стропы.
  8. Резинки с достаточно большой шириной.

Инструкция

После всех приготовлений можно переходить непосредственно к процессу изготовления, подробная инструкция приведена ниже:

  1. Полотно следует раскроить в соответствии предварительно сделанными замерами. Следует не забывать учитывать пропускной рукав и сохранить небольшой припуск. В последующем он пригодится для монтажа резинового шнура.
  2. Теперь следует сделать петли, которые будут крепиться к носовой рым-ручке. Особенности петель определяются в процесс изготовления тента и зависят от выбранной разновидности и его предназначения.
  3. На края петель монтируются люверсы, которые позволят выполнять им основные функции.
  4. В пропускном рукаве проделываются отверстия.
  5. По краям используемого материала фиксируются и надежно крепятся стропы, они необходимы для усиления полотна.
  6. На этом изготовление носового тента можно завершить. Однако, если необходимо получить ходовую разновидность, то дополнительные крепежи монтируются и в центральной части тента.
  7. При натягивании полученного тента необходимо задействовать карабины, которые крепятся непосредственно к фурнитуре плавательного средства. Это обеспечит надежность фиксации его положения и крепежа. Дополнительно следует проверить, чтобы парусные кромки были надежно закреплены к лодке.

Как закрепить датчик эхолота на транце

Датчик эхолота лучше всего закрепить на лодочном транце. Стоит учитывать, что при движении лодки или катера в воде образуются завихрения. При этом образуются пузырьки воздуха, которые могут привести к сбоям в работе датчика эхолота, образованию помех, а также отображению картинки низкого качества на экране эхолота.

Предотвратить появление этих помех можно заранее, для этого нужно правильно закрепить датчик эхолота. Для этого лучше использовать крепление с возможностью регулировки, чтобы поднимать и опускать датчик, если это будет необходимо. Таким образом вы сможете определить глубину погружения устройства и получить правильные показатели.

Способы установки датчика эхолота

Существует два варианта установки датчика эхолота на транец – вы можете приобрести крепление, которое выпущено определенным производителем или же сделать надежное крепление самостоятельно, используя для этого алюминиевую или пластмассовую трубку.

  1. Покупка уже готового крепления – самый простой вариант. Держатели датчика производятся из прочных материалов, которые не ржавеют при контакте с водой. Установить датчик при помощи заводского крепления будет достаточно просто.
  2. Если же вы хотите сэкономить, то можете попробовать сделать крепежный элемент самостоятельно, используя подручные материалы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Рыболовный клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
