Обогреватель для зимней палатки своими руками

Преимущества ловли с теплообменником

Из каких бы плотных тканей не была сшита палатка, без дополнительного обогрева она сможет защитить разве только от ветра, но не от мороза или сырости. Именно поэтому рыболову приходится ее отапливать. И если пару часов еще можно обойтись парафиновой свечой или несколькими таблетками сухого спирта, то для продолжительной рыбалки понадобится что-то более серьезное. Почему стоит сделать выбор в пользу теплообменника? Плюсов у этого прибора более чем достаточно. К ним можно отнести:

возможность нагреть палатку за считанные секунды;
максимально эффективное потребление тепла, производимого горелкой;
выход газов, возникающих в результате сгорания топлива и кислорода;
отсутствие нежелательной влаги (воздух внутри становится не только теплым, но и сухим);
совместимость с любыми газовыми горелками, которые есть сегодня в продаже;
возможность использовать в качестве плитки (к примеру, можно подогреть остывший чай);
компактность (прибор не занимает много места).

Недостатки тоже имеются. Теплообменник можно ставить только в палатке, в которой есть отверстие для вывода дымохода. Кстати, некоторые изобретательные рыболовы совершенствуют (по их мнению) магазинные устройства и выводят дымоход снизу – между полом палатки и ее стенкой. Кроме того для правильной работы прибора требуется электропитание, а это значит что нужно снимать с автомобиля аккумулятор или возить с собой другой источник питания.

Еще один негативный момент – теплообменник занимает определенное пространство. Если в трехместной палатке ловят два рыбака, тогда он не создаст никакого дискомфорта, но бывает, что под одним куполом пытается поместиться больше людей, чем положено. В этом случае для прибора места не останется, придется согревать себя собственным дыханием.

Эффективное топление сухотрубной системой. Чертеж

Оригинальным и испытанным способом отопления может служить сухотруб, проложенный через костёр «финская свеча». Если палатка большая, можно пропустить трубу в костёр или тлеющую угольную яму. Этот способ только набирает популярность, но выигрывает у прочих простотой, эффективностью, безопасностью и транспортабельностью.

Фото 2. Чертеж отопления палатки при помощи сухотрубной системы. Холодный воздух движется через трубу, по пути нагреваясь от костра.

http://wlooks.ru/palatki/pechi-svoimi-rukami/http://fermer.blog/bok/rybovodstvo/zimnyaya-rybalka/ekipirovka-dlya-zimney-rybalki/palatka-dlya-zimney-rybalki/obogrev-zimney-palatki/15942-pechka-na-drovah.htmlhttp://ogon.guru/pechi/turisticheskie/dlya-palatki.html

Инфракрасные установки

Использование инфракрасных систем обогрева предусматривает наличие проводки. Обогреватели используют минимум энергии и подходят для обогрева гаража, даже если в нем гуляют сквозняки.

Такие обогреватели отличаются от остальных безопасностью нагрева. Они распространяют волны, схожие по свойствам с солнечными излучениями. Этот вид отопления греет не воздух, а близлежащие объекты.

Нагретые предметы отдают полученную температуру окружающей среде. Благодаря этому воздух не пересушивается. Инфракрасные лампы пользуются большой популярностью и в быту. Их приобретают не только для обогрева складов и гаражей, но и жилых домов.

Безусловно, цена на инфракрасные обогреватели выше, чем на газовые или дизельные приборы. Тем не менее, высокая стоимость быстро окупается за счет длительного срока службы.

Плюсы данного обогревателя:

мобильность,
небольшой размер,
надежность,
длительный срок эксплуатации,
невысокая стоимость ресурсов,
прогрев помещения в минимальные сроки.

Инфракрасные установки чаще всего устанавливают в районе потолка, поэтому поток тепла идет в сторону пола. Благодаря такому монтажу они занимают минимум места.

Недостатки данного вида обогрева — прибор нагревает корпус железного коня, что может вызвать коррозию или деформацию кузова. Также не рекомендуется применять устройство в помещениях с высокой влажностью. К тому же, категорически воспрещается ставить вблизи огнеопасных веществ.

Инфракрасная горелка своими руками

Нам потребуется старый нагреватель, его нужно будет переделать. Отражатель тепла делаем из алюминиевой фольги, ее крепим непосредственно к задней стенке нашего устройства. Тепло, отражаясь от экрана, распределится по помещению.

Замешиваем графитный порошок и эпоксидку. Полученную массу наносим на заранее приготовленные листы слоистого пластика волнообразными полосками таким образом, чтобы при стыковке листов наш раствор соприкасался между собой. Потом подключаем электропровода с противоположных краев на заранее приготовленные клеммы. Мощность нагрева регулируется с помощью термостата. Обогреватель готов.

Идея 1 Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

2 одинаковых прямоугольных стекла, площадью около 25 см2 каждое (к примеру, размерами 4*6 см);
кусок алюминиевой фольги, ширина которой не больше ширины стекол;
кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
парафиновая свеча;
эпоксидный клей;
острые ножницы;
плоскогубцы;
деревянный брусок;
герметик;
нескольких ушных палочек;
чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные, а главное – все могут находиться под рукой. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

Тщательно протрите стекло тряпочкой от грязи и пыли.
Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Чтобы нагар лучше оседал на поверхности, рекомендуется перед сборкой электрического обогревателя охладить стекло.
После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите края не больше, чем на 5 мм по всему периметру.
Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
Нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая).
Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
Затем загерметизируйте все места соединения.
С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. После этого рассчитайте его мощность, пользуясь формулой: P=I2*R. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если мощность слишком большая, нужно переделать нагревательный элемент — сделать толще слой нагара (сопротивление станет меньше).
Приклейте концы фольги к одной из сторон.
Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрическому шнуру.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40о, чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более эффективные варианты самодельных электрообогревателей.

Заводские модели

Рассмотрим самые популярные разновидности теплообменников для зимних палаток. Оборудование новое, поэтому особого разнообразия мы здесь не увидим. Но и того, что есть в продаже, более чем достаточно.

Теплообменник Суховей

Перед нами неплохой прибор, изготовленный из прочной нержавеющей стали и алюминиевой трубы. Он отличается производительностью до 184 куб. м/час и может работать на повышенных и пониженных оборотах. Тщательно продуманная конструкция обеспечивает высокий КПД, а малошумящий вентилятор избавляет пользователей от лишних шумов. Аппарат легко раскладывается в рабочее состояние и работает с плитками от производителя Гефест. Стоимость модели составляет коло 7000 рублей.

Также возможно использование других горелок, подходящих по габаритам с данным теплообменником.

Теплообменник для рыбалки Сибтермо СТ-1.6

Представленная модель отличается наличием сразу двух вентиляторов, что увеличивает пропускную способность. Это отличный теплообменник в палатку для зимней рыбалки, позволяющий максимально быстро прогреть большой объем воздуха. Вес агрегата составляет всего 1,88 кг, он может эксплуатироваться совместно с любыми газовыми и инфракрасными горелками. Даже в самую лютую зиму в вашей палатке будет тепло и комфортно. Дымоход в данной модели подключается сверху.

Стоимость теплообменника для зимней палатки Сибтермо СТ-1.6 составляет около 5600 рублей.

Теплообменник «Десна БМ»

Максимально компактный, с одним вентилятором, идеально подходит для зимней палатки. Работает как в автоматическом режиме, так и в режиме турбо. Может использоваться совместно с любыми горелками и печками (в том числе с инфракрасными). Корпус изготавливается из нержавеющей стали и защищается стойкой эмалью, выдерживающей нагрев до высоких температур. Производитель заявляет о высоком КПД, несравнимом с КПД любых других аналогов. Стоимость агрегата составляет около 7000 рублей.

Ремонт оборудования

В процессе эксплуатации различные части агрегата могут выходить из строя. Следует своевременно производить их ремонт. Распространенной проблемой является засорение дымохода. Решить ее можно обычным ершиком.

Во время транспортировки и эксплуатации корпус может слегка разболтаться. Это чревато выходом аппарата из строя. Рекомендуется периодически проводить его протяжку.

Следует следить за состоянием соединительных шлангов на баллоне. При возникновении подозрений в не герметичности, его следует немедленно заменить.

Теплообменник пригодится тем рыбакам, которые любят ходить на промысел в зимний период. Он позволяет поддерживать в палатке комфортную температуру воздуха в течение длительного периода времени. Для приобретения агрегата человек может воспользоваться магазинными вариантами или собрать его своими руками.

Как собрать?

Самодельная походная буржуйка

Классическая дровяная мини-буржуйка – это топка с выхлопной трубой, конец которой выведен за пределы палатки. Сделать из простой печки-щепочницы буржуйку- «трансформер» можно, присоединив к ней разборный отсоединяемый дымоход. Нужно выбрать любой из имеющихся чертежей, рисунков и при необходимости пересчитать габариты элементов всей конструкции под свои потребности. Таким образом, можно в точности повторить выбранную схему на практике.

Щепочница

Для изготовления топки-щепочницы следует выполнить ряд действий, описанных ниже.

Нужно выбрать две жестяные консервные банки с диаметром 10 и высотой 6 см. В основном такие габариты есть у туристических кружек из нержавейки, диаметр которых может достигать 11 см.
Затем следует загнуть рваные края, оставшиеся после вскрытия, на обеих банках.
Используя любой металлический лист, например, обрезок кровельного листа, необходимо выкроить круг диаметром 30 мм с тремя длинными концами и согнуть эти концы под прямым углом.
После этого следует высверлить на дне банки отверстия диаметром 4 мм, сверяясь по загнутым на круге концам.
Затем нужно опустить кружок с загнутыми концами на дно банки, при этом концы должны пройти через предназначенные для них отверстия.
Загните концы и положите на круг сухие обломки веток, коры, щепки.
В той же внутренней банке на расстоянии 2 см от верхнего края необходимо прорезать три отверстия диаметром 5 мм. Угловое расстояние эквивалентно 120 градусам.
Вставьте болты с гровер-шайбами и затяните их при помощи гаек.
После этого нужно установить кружку на получившуюся конструкцию. Если кружка стоит неровно, то потребуется выставить болты.
Проделайте дополнительные отверстия в нижней части банки под опоры, на которых она будет стоять, при этом длина каждой из ножек должна быть не больше диаметра банки.
Затем нужно сделать крышку для уже собранной конструкции из второй банки. Для этого нужно обрезать ее, сделать отступ с обоих краев и немного согнуть – это позволит ей войти в конструкцию на основе первой банки с некоторым усилием.
Используйте для ручки коннектор от зарядного устройства аккумулятора. Прикрепите ее к центру крышки.
Просверлите в дне получившейся печки отверстия по 5 мм для создания небольшой тяги – их потребуется несколько штук.

Этапы изготовления печи для палатки:

Первым делом надо обработать верхние края банки плоскозубцами, так, чтобы там не осталось никаких заусенец.
Вырезаем кружок в 30мм с тремя лепестками из жести, и сгибаем лепестки под прямым углом.
Соразмерно расположению лепестков на вырезанном фрагменте, в банке необходимо просверлить три отверстия диаметром в 4 мм.
Кружок опускается на самое дно банки таким образом, чтобы лепестки вошли в просверленные отверстия. После этого их можно загнуть, а на кружок поместить сухое горючее.
На расстоянии в 20 мм от верхнего края надо просверлить еще три отверстия по 5 мм и под углом в 120относительно друг друга. В эти отверстия, подложив предварительно шайбы для большей жесткости, устанавливают болты М4 длинной до 40 мм. Болты закрепляют при помощи гаек.
На болты устанавливают металлическую кружку.
Теперь надо приделать ножки, для этого можно использовать звенья от антенны. Нам понадобятся три ножки, а значит, продеться просверлить три отверстия в банке под углом в 120°. Еще нам понадобиться немного теплоизоляционного материала для ножных наконечников

Важное замечание, длинна ножек ни в коем случае не должна превышать диаметр банки, это грозит неустойчивостью для всей конструкции.
Верхнюю крышку для печки можно изготовить из другой консервной банки. Банку надо обрезать, разрезав бортик с двух сторон и для того чтобы она плотно входила в нашу конструкцию, слегка согнуть
В качестве ручки можно применить зажимную клемму от блока питания, прикрепив ее при помощи гайки в самом центре крышки

Крышка нужна для более экономного расхода горючего и защиты основной конструкции от мусора.
Последний этап, на дне печки сверлят несколько отверстий в 5 мм, равномерно распределяя их по всей площади днища.

Данная конструкция — лишь предложенный вариант, вы в силах самостоятельно модернизировать или упростить ее. В конце концов создать устройство для того чтобы разогреть кружечку супа и немного погреться — достаточно просто. Но прежде чем мы перейдем к более сложной и массивной конструкции, хотелось бы дать парочку советов по эксплуатации данной модели:

Для облегчения процесса розжига, капните на сухое горючее две капельки керосина;
Если вы хотите иметь возможность полноценно разогревать еду и даже готовить яичницу, то на верхнем крае печки, сделайте пропилы пунктирной линией. Это небольшая модернизация существенно увеличит функциональность устройства.

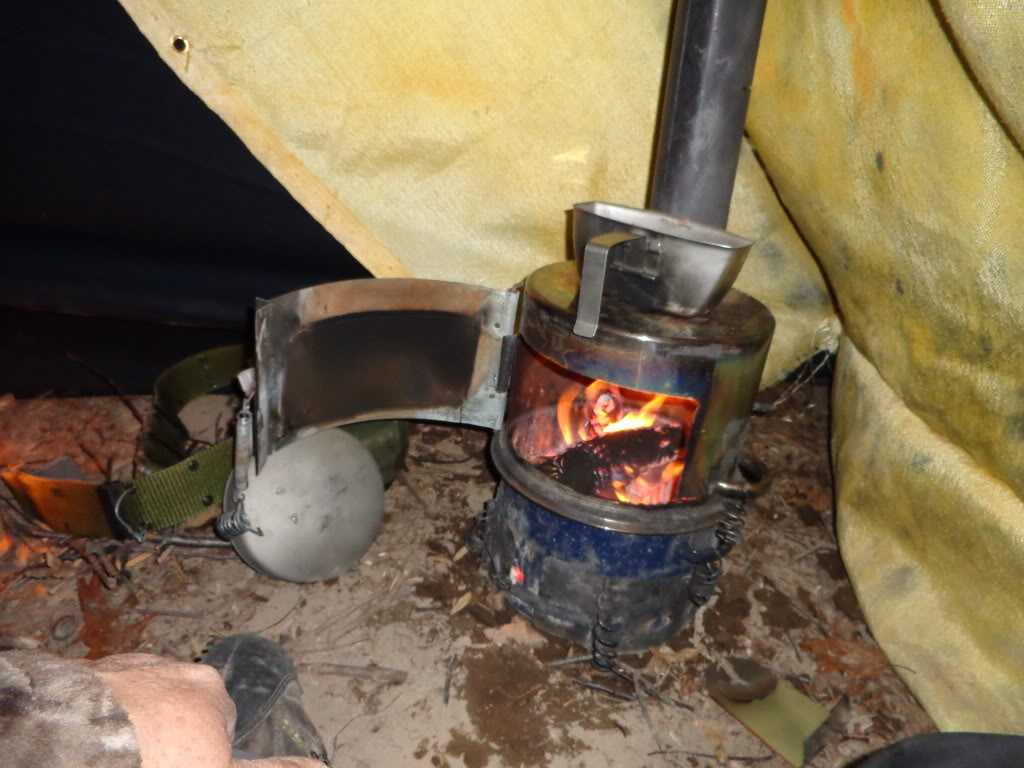

Из трубы на дровах

Если поход запланирован на зиму, без серьезного отопительного прибора не обойтись. Любая печь не должна оставаться без присмотра, а дровяная особенно. Покупные модели лучших печей в палатку оснащены искрогасителем и дополнительной камерой для полного сгорания газов. В самодельных конструкциях дополнительные камеры сделать тяжело.

Если вывести дымоход не вертикально, а под углом 30 градусов, можно увеличить КПД на 30%. В качестве искрогасителя используют простую сетку в дымоходе. Благодаря установке не придется долго ждать тепла, печка разогревает пространство моментально.

Материалы и инструменты

При изготовления печки для зимней рыбалки своими руками потребуется:

Труба дымохода 200мм.
Хомут на заглушки 200мм – 2шт.
Труба для дымохода на 80мм, длина зависит от высоты палатки.
Заглушки 200мм – 2шт.
Хомут на 80мм.
Ноги от туристического стула.
Лист жести.

Инструкция по изготовлению

Схема довольно общая, но показывает принцип работы. Форма печи зависит от имеющихся материалов и возможностей. Если сваривать детали нет желания, можно воспользоваться более простым методом, описанным ниже в инструкции. Туристические печки для палаток должны быть разборные, легкие по весу.

Отрезать подходящую длину трубы 200мм, исходить из размеров палатки, желаемой загрузки топлива.
Загнуть слегка края заглушки для свободного входа в трубу.
Вырезать болгаркой отверстие под трубу дымохода диаметром 80мм. Располагать отверстие на расстоянии 10-12 см от задней заглушки.
Примерить трубу дымохода, откорректировать отверстие при необходимости.
От трубы дымохода отрезать 20-30см, края разрезать для клепки на 5-7см. Это будет служить отводом.
Вставить трубку в отверстие и расклепать, надрезы с внешней стороны прижать друг к другу.
Одеть хомут на отвод, это сдержит металл при расширении.
Во второй не прикрепленной заглушке прорезать отверстие для горловины диаметром 70 мм. Из листа жести вырезать кусок шириной 70 мм под отверстие горловины, вдеть в него скрученный кусок жести. Просверлить отверстия.
Чтобы регулировать силу поддува следует сделать крышку из трубы 80мм. Отрезать кусок трубы длиной равной длине куска жести на горловине. Вырезать из листа круг диаметром 110мм и расклепать. Одеть на крышку.
Использование крышки
На отвод одеть трубу дымохода подходящей длины, установить печку на ножки от туристического стула, вывести дымоход в отверстие палатки.
Все готово, но из-за округлой формы печи, нет возможности приготовления еды.

Правила эксплуатации

Правила эксплуатации просты:

Нельзя оставлять печь без присмотра, под конструкцию нужно подкладывать не горящие материалы, трубу дымохода изолировать от палатки. Такая печка легко обогреет шатер 4*4м.
После использования дать металлу остыть, высыпать золу, разобрать печь на детали для транспортировки.
Палатку проветривать, перед выездом проверить тягу, герметичность в безопасных условиях.
Все отверстия должны быть точно подогнаны, во избежание утечки дыма.

Печка для зимней палатки своими руками делается за день, а служит несколько лет.

Параметры

Любое тепловое устройство характеризуется по следующим параметрам:

Тип и форма — основополагающее отличие теплообменников заключается в наличие или отсутствии вентилятора. Конструкция может иметь от 1 до 3 кулеров. Следует учесть, что подобный элемент добавляет вес устройству.
Используемое топливо — производителем указывается данный параметр. Прописан в начале паспорта.
Габариты — не всегда большой размер изделия будет преимуществом. Чем больше габариты, тем меньше производительность. Объемные изделия не подойдут для небольшой палатки, займут много свободного пространства.
Материал — Это сказывается на массе устройства и его цене. Выбирать надо менее плавкие и термостойкие материалы.
Вес — легкие приборы проще в транспортировке и установке. Но, их можно ненароком уронить или стукнуть, поэтому больше риск повреждения. Если рыбалка будет происходить на одном месте и не потребуется перемещаться, то вес не важен. Когда надо добираться пешком, то лучше выбрать компактные и легкие модели.
Тепловая мощность. Чем больше мощность теплообменника, тем интенсивнее будет нагнетаться тепло.
КПД, экономичность. Эта характеристика влияет на степень прогрева помещения — сколько тепла в состоянии выделить устройство за определенный временной интервал. Чем выше КПД, тем продуктивнее прибор. Не имеет смысла покупать мощный теплообменник для обогрева маленькой палатки.

Также, при выборе следует учитывать площадь пространства, которое планируется прогревать.

Хорошая модель для палатки

Газовая плитка с пятилитровым пропановым баллоном

Ещё один старый проверенный способ обогрева палатки, который вовсю используется и поныне. Ежели баллон оставить на улице — сама плитка занимает очень мало места.

Один мой знакомый рыбак пользуется такой плиткой давно, и в ус не дует.

Плюсы:
долгая работа от одной заправки, отличная теплотворная способность (существующие на рынке модели весьма мощны), бо́льшая надёжность и безопасность по сравнению с примусом.
Минусы:
громоздкость конструкции и её повышенный вес, вероятность замерзания газа в сильные морозы (особенно если в баллоне был не чистый пропан, а его смесь с другими газами).

Газовые печки

Можно также установить во время похода зимнюю туристическую палатку с печкой, работающую от газа. Такие конструкции функционируют благодаря газовой горелке. Сама печь и баллон при этом легко переносятся. Ещё один несомненный плюс заключается в низкой стоимости обогревателя, а также в безопасности его использования в палатке зимой. С печкой на газовой основе очень часто ночуют рыбаки на природе. Такой обогреватель может быть изготовлен из металла или керамики — это будет зависеть от специальной насадки.

Смотреть так же: портативный инфракрасный газовый обогреватель для палатки.

Недостаток такого метода отопления заключается в плохом уровне подачи тепла. Если сравнивать жар от огня, то газовой горелке потребуется намного больше времени, чтобы обогреть всё пространство внутри конструкции.

Время горения и другие особенности финской (таежной) свечи

Финская, или таежная, свеча – это уникальная технология розжига и поддержания костра, которая была изобретена еще в 30-х годах 20 века. Такое нехитрое устройство позволяет поддерживать тепло в небольшом помещении, в том числе в рыбацкой палатке, в течение 1-5 часов. Этот показатель зависит от материала, из которого выполнена свеча, и толщины вольи.

В зависимости от породы древесины финская свеча может гореть минимум 5 часов

Взяв конструкцию с собой на зимнюю рыбалку, проблема отсутствия веток для розжига и сухих дров будет решена. Наличие финской свечи под рукой обеспечит обогрев и горячий ужин на природе даже в сильный мороз и сырую погоду. На такой обогреватель можно поставить котелок или небольшую кастрюльку, и больше не нужно будет таскать тяжелую подставку в рюкзаке и собирать треногу. Таежная свеча может использоваться для следующих целей:

обогрев;
приготовление пищи;
освещение;
сушка одежды и обуви.

Сооружая костер, лучше отдать предпочтение лиственной древесине, так как хвойная выделяет смолу, которая при горении искрит и трескается. В остальном главное, чтобы дерево было сухим и не гнилым. Полено следует выбирать высотой 18 см и диаметром от 12 см.

Для изготовления финской свечи подбирают дерево лиственных пород

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Достоинства теплообменников для зимних палаток

Давайте посмотрим, чем хороши данные приборы:

Ускоренный прогрев внутреннего пространства палатки;
Отсутствие излишков влаги;
Более эффективное поглощение выделяемого горелкой тепла;
Совместимость с любыми типами газовых горелок;
Компактная конструкция;
Встроенные дымоходы для удаления продуктов сгорания.

Есть и недостатки:

Занимает свободное пространство;
Требует электропитания;
Требует хорошего дымохода и его вывода за пределы палаточного пространства.

Теплообменники идеальны для путешественников и любителей зимней рыбалки, имеющих возможность перемещать с собой большое количество вспомогательных устройств и аксессуаров – например, в автомобиле.

Как сделать обогреватель для палатки: три варианта

В походных условиях непросто добыть тепло и безопасно обогреть временное жилище. Но если позаботиться об этом заранее и сделать простой обогреватель, можно провести время в палатке в тепле, комфорте и даже с горячей пищей. В качестве основы для изготовления портативного устройства следует использовать свечи, а вариантов корпуса может быть несколько. Рассмотрим три популярных варианта, как сделать свечной обогреватель: из консервной баночки, из цветочных горшков и из старого термоса.

Из консервной банки

Для изготовления такого обогревателя понадобятся консервные банки, свечи без красителей и ароматизаторов, алюминиевая лента, гофрокартон и нож. Процесс не займет много времени, нужно выполнить лишь несколько простых действий:

На одной из банок сделать отверстия по кругу, отступив 1 см от дна.
На верхней части другой банки (по срезанному краю) сделать гармошку, а на дне – несколько отверстий.
Из алюминиевой ленты сделать 2 равных отрезка.
Посередине отрезков сделать пропилы, равные их ширине (чтобы потом соединить их).
Теперь нужно взять несколько обычных парафиновых свечей, разломать их, сложить в банку и растопить.
Нарезать гофрокартон, свернуть рулетом и уложить в меньшую банку.
Взять фитили от свечей и привязать к ним шайбы.
Уложить в банку с картоном фитили.
Залить растопившимся парафином картон.
Собрать обогреватель, положив источник энергии в банку, и надеть сверху вторую.

Процесс изготовления обогревателя для палатки из консервной банки

Компактный самодельный обогреватель готов. При использовании верхняя банка разогревается почти докрасна. Исходящего тепла более чем достаточно для обогрева небольшой палатки. Также можно использовать получившуюся конструкцию для приготовления пищи. Для этого нужно вместо верхней банки установить подставку из алюминиевых полос.

Из цветочных горшков

Простой портативный обогреватель можно соорудить из свечи и цветочных горшков. Для этого нужно взять 4 керамических горшка разных диаметров (2 больших и 2 поменьше), 2 болта длиной чуть более высоты большого горшка, а также 2 отрезка цепи, шайбы и гайки. Помимо самого обогревателя, потребуется соорудить держатель, на котором он будет висеть. Порядок действий следующий:

Просверлить дырочки в горшке и подставке, продеть в них цепи через болты и зафиксировать с помощью гаек.
Болт просунуть через отверстие в горшке, надеть снизу шайбу и тоже зафиксировать гайкой.
Затем взять меньший горшок и надеть на болт, зафиксировать шайбой и гайкой.
Далее нужно по очереди надевать шайбы и гайки, пока они не начнут выглядывать сверху с горшка.
Низ устройства делается из подставки, зафиксированной снизу шайбой и гайкой.
Проделать то же самое с другим горшком.
Повесить горшки на держатель.

Принцип изготовления обогревателя из цветочных горшков и свечки

Использовать такую печь легко – достаточно положить на подставку несколько свечей и поджечь их. Использовать устройство можно для обогрева дома или палатки. Это простой и экономичный вариант получения тепла, который точно стоит попробовать.

Из старого термоса

Если в доме имеется старый нерабочий термос (или просто тот, который не жалко), можно сделать из него портативный обогреватель. Для этого нужно выполнить следующий алгоритм действий:

Убрать весь пластик с помощью отвертки.
Подчистить клей, который служил для крепления пластика.
Отрезать дно, отступив 1 см от края.
Просверлить несколько отверстий в верхней части, на крышке и на дне термоса.
Добавить пропилы на нижней части термоса.

Технология изготовления обогревателя из старого термоса

Топливом для такой конструкции служат щепки. Их нужно загрузить в печь и поджечь. Поскольку горение происходит внутри термоса, происходит нагрев внутренней стенки, соответственно, нагревается воздух между внутренней и внешней стенкой. За счет этого воздух и дым устремляются вверх, через отверстия они снова попадают в камеру и догорают. В результате у данного обогревателя получается довольно высокий КПД.

Чтобы закипятить воду, необходимо установить на печь подставку, соорудить которую можно из двух стальных пластин. Сверху поставить кружку или котелок и подождать пару минут.

Весомое преимущество этой печки в том, что дыма в процессе обогрева и отопления от нее практически нет.

Сухое горючее

Некоторые разновидности сухого горючего, например — таблетки «сухого спирта», горят в течении 10-15 минут без копоти и запаха Удельная теплота сгорания этого топлива — 30 мДж/кг, что соответствует 8,3 киловаттам. Можно пойти дальше и рассчитать «мощность» одной таблетки. Она примерно составляет 332-498 Вт/ч 1 . Следовательно — сухое горючее вполне можно использовать для обогрева зимней палатки.

Одному моему знакомому рыбаку однажды довелось отапливать палатку сухим горючим на зимней рыбалке (на реке Большой Шишим), да не абы как — а во время ночёвки. Таблеток с собой было взято порядочно — несколько упаковок, однако на обогрев ушло всего три. Замёрзнуть на той ночёвке не удалось (учитывая то, что снаружи столбик термометра не опускался ниже -10°C). Как и поспать толком.

Плюсы: высокая теплотворная способность, простота использования.
Минусы: необходимость отвлекаться через каждые 15-20 минут для розжига новой таблетки. Возможно, что эту проблему решила бы специальная печка, куда можно было бы загрузить сразу несколько таблеток, а затем «растянуть» процесс их горения, ограничив подачу кислорода. Однако, пока что её никто не изобрёл.

Обогрев одноместной палатки для зимней рыбалки

Я начинал с саморазворачивающейся палатки за 500 р (традиционная покупка на китайском рынке), представленной на фото:

Одноместная палатка для рыбалки зимой

Сразу же поясню: хотя формально эта палатка двухместная, но рыбачить в ней места хватает только одному. Палатка была доработана трехметровой молнией, позволяющей расстегнуть и отогнуть сегмент дна для доступа к лункам. Как правило, применялось две лунки и на пресноводных водоемах и на море, для ловли наваги и камбалы. Хватает такой палатки на один — три сезона. Перепробовал в этой палатке много вариантов обогрева и пришёл к одному, но все по порядку.

Обогрев палатки плитками и горелками на основе газовых баллончиков

В Приморье и окрестных субъектах (вплоть до Вологодчины) как тараканы расползлись китайские газовые портативные баллончики со сжиженным газом. Цены на баллончики растут, но палку не перегибают — популярность жестянок не спадает.

Баллончики с газом и горелки для обогрева палатки зимой

Заманчивая стоимость горелок и простота — вот панацея для отопления зимой палатки на рыбалке! Но не тут-то было — в гараже и дома газ и горелки данного типа актуальны, но как только дело зайдет ниже -10-15 градусов Цельсия данные девайсы Вас подведут. Баллончик замерзает и для работы требует подогрева.

Делюсь опытом, а перед глазами воспоминания о том, как в 5 утра после установки палатки на бешеном ветру возлагал надежды на обогрев от газовой горелки, и тщетно разжигал ее — озноб берет.

Горелки дают много тепла, но крайне пожароопасны! Даже в мягких условиях (10 градусов мороза и выше) горелка может чихать выбросами газа и соответственно огня. При перевозке горелку следует тщательно изолировать от остальных вещей — в неё может попасть соринка и обогрев закончится не начавшись. На моих глазах один товарищ пытался прочистить свою горелку, а в итоге пропали брови… Могло быть хуже.

Газовая плитка на баллончиках — отличный вариант только летом

Соблазнительно смотрится вариант газовой плитки в удобном черном чемоданчике — и погреться и кофейку вскипятить, а то и рыбки поджарить можно. Но газовые баллончики влекут те же неприятности что с горелками — не работают на морозе. Баллоны требуют систематического разогрева, при этом зловеще шипят при отогревании на открытом огне.

Знакомый рыбак при обогреве палатки нашел такой выход: брал два баллона из упаковки — один вставлял в плитку, а второй прятал за пазуху. Как только огонь на конфорке ослабевал, производил замену. Однако, на баллончике по уровню газа образуется ледяной поясок, он может «подмочить» Ваше благополучие, да и вообще, сидеть с ледышкой под зимним костюмом удовольствие спорное.

Есть варианты решения проблемы с замерзанием баллончика с газом. Посмотрите короткое видео об отоплении палатки на рыбалке зимой с помощью газа из маленького баллона с одним из таких вариантов:

https://youtube.com/watch?v=jTC9WAKCl7g
